廠家講述：數控圓管切割機坡口角度如何計算？

　　今天，騰特科技小編在這里回答一下眾多切割機廠家關心的一個問題，如何計算圓管切割是的坡口角度問題，因?yàn)檫@個問題關系到產品后期的焊接，是非常重要的一環。好了，請看下面正文吧！


　　數控圓管切割機坡口角度如何計算?

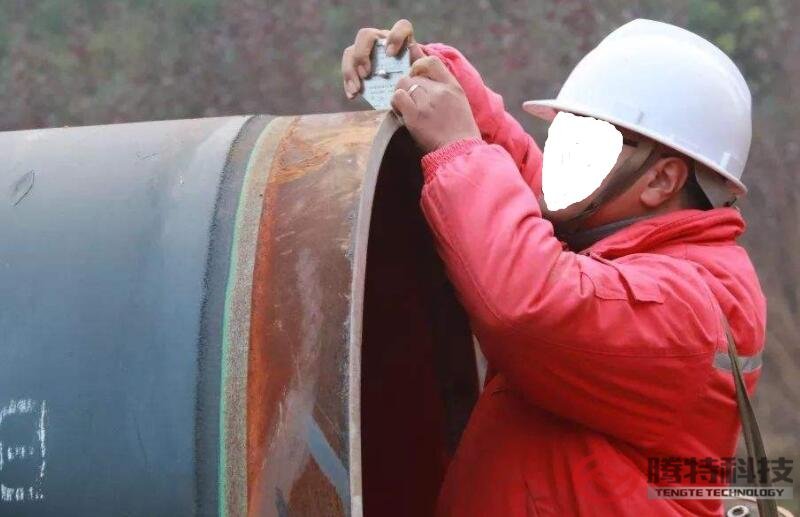

坡口角度計算 圖一


　　研究坡口時，先確定鋼管相貫接頭的空間幾何關系。以騎座式相貫接頭為例，針對管端切割得出的相關參數 ：


　　1、主管軸剖面Pm 相貫線上任選點的主管軸剖面，是通過該點并包含主管軸線的平面。


　　2、支管軸剖面Pb 相貫線上任選點的支管軸剖面，是通過該點并包含支管軸線的平面。


　　3、主切面Q。 相貫線上任選點的主切面是過該點并切于主管表面的平面。


　　4、支切面Qb 相貫線上任選點的支切面是過該點并切于支管內表面的平面(注：考慮到繪圖效果，在表達Qb時可能會引起誤解，望請讀者見諒)。


　　5、法剖面Pf及其方向向量晰 相貫線上任選點的法剖面是過該點并垂直于兩軸剖面的平面，方向向量以f通過點M且垂 直于法剖面Pf。


　　6、法向量Hm、nb和坡口向量np 法向量露巾、‰分別為過點M且垂直于切平面Qm、Qb的向量，坡口向量n。指定了切割時割炬所在的位置方向。


　　7、二面角中，二面角西是主切面Q矗和支切面Qb在法剖面內且位于支管外部的夾角。


　　8、坡VI角妒以及理論切割角∞ 對于管端切割來說，坡口角妒指的是坡口向量以。與主切面Q。之間的夾角，而理論切割角∞則是坡口向量萬。與支切面Qb之間的夾角;對于主管開孔來說，坡口角妒指的是坡口向量唧與支切面Qb之間的夾角，而理論切割角CO則是坡口向量弗。與主切面Q。之間的夾角。二者的大小取決于二面角咖的大小。根據美國石油協會標準規定，當二面角西≥900時，坡I=l角p---450;當二面角少<900時。


坡口角度計算 圖二


　　總結：以上就是專業的浙江數控切割機廠家 - 騰特科技小編給朋友們整理的有關《數控圓管切割機坡口角度如何計算?》的全部?jī)?nèi)容，希望對朋友們有所幫助，如果您還想了解更多有關圓管切割機的價格、參數等方面的信息，請收藏本站及時關注本站更新。【www.056817.cn】
