有關切割機廠家經常會感到頭痛的就是設備在作業過程中會產生大量的煙塵。今天，浙江騰特科技的廠家技術顧問就來和朋友們說說數控等離子切割機煙塵排除方案及煙塵凈化系統，詳情如下：
數控等離子切割機煙塵排除方案
而對機械加工及相關行業的節能減排要求也提出了更高要求，而這些年來國內的制造業呈現快速增長態勢，鋼板切割加工量急劇上升，人們迫切期望最大限度地提高切割加工的效率，因此在切割速度、切割質量、縮短上下?lián)Q板時間等方面存在優點的數控等離子切割機已逐漸成為一種潮流。
數控等離子切割機常采用干式處理方式或濕式處理方式來對加工時產生的粉塵進行除塵。對于大多數以往缺乏這方面實際經驗的新用戶而言，在生產中究竟選用上述哪一種方式更為合適，可謂仁者見仁、智者見智，很難給出一個標準的評判。
干式處理方式(干式切割)就是為切割工作平臺增加一套煙塵捕集裝置，并把捕集到的煙塵直接輸送到煙塵過濾凈化設備，綷-過處理達標后再予以排放。等離子切割產生的煙塵基本上形成于工件切口的下方，因此抽氣式負壓切割平臺成為了目前最常見的煙塵捕集裝置。為了節省設備投資和提高抽風效率，即以較小的吸風量達到較高的煙塵采集量——只對正處于切割過程中的區域進行吸塵處理，因此切割平臺沿切割機主導軌方向會被分割成(均勻的)密閉小區域，旁側開有出風口。吸風口的工作形式有側吸式移動吸風口及吸塵室側壁閥門式吸風口之分。其中，前者因結構簡單、工作可靠及除塵效果較好而被普遍采用。
所謂濕式處理方式(濕式切割)，就是制作一個水床切割平臺，把工件放置在水中或水面，然后在水下或緊貼水面的地方完成切割作業，用水來捕捉切割過程中產生的煙塵，從而達到凈化環境的目的。
再來簡單說一下等離子切割機煙塵凈化系統
1.側吸式煙塵凈化系統

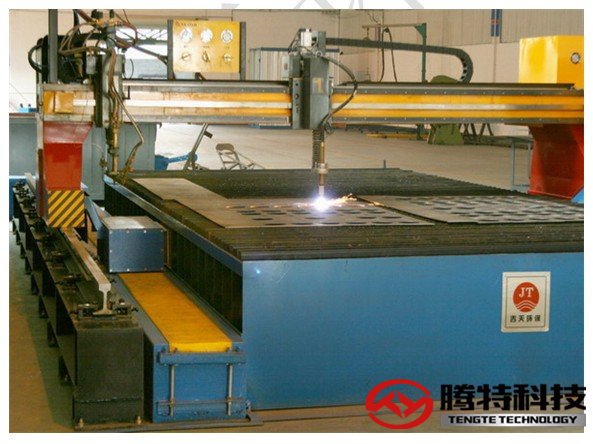

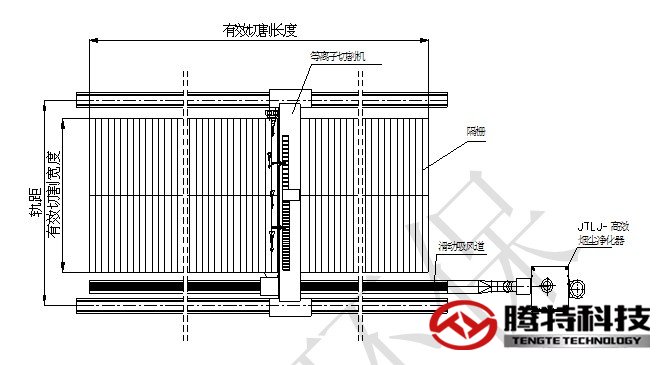

側吸式煙塵凈化系統采用吸風口固定在切割機龍門架上，吸風口與吸風道之間通過密封皮帶密封，吸風口可隨龍門架在吸風道上來回移動吸風，將切割的粉塵吸除。
側吸式切割臺結構非常簡單，客戶可根據我公司提供的圖紙自行加工制作。側吸式切割臺除塵效果主要靠切割臺上方鋼板覆蓋率，通過上方被割鋼板密封，使側吸口通過抽風帶動切割臺內風道氣流，新風從切割臺風道另側補充，帶動切割時鋼板下方煙塵快速流入側吸口，通過側吸風道最終進入凈化器凈化。
側吸式根據切割機寬度及有效切割寬度可分為吹吸式抽風凈化系統和雙邊側吸式抽風凈化系統。
1.1 吹吸式抽風凈化系統
1.2 雙邊側吸式抽風凈化系統
干式抽風工作臺
半干式抽風工作臺
2. 下吸式煙塵凈化系統
下吸式煙塵凈化系統抽風是通過下吸式抽風切割臺來實現的，下吸式抽風切割臺分成若干個區域，每個區域長度為500mm，每個區域設計有風門吸風，切割槍頭在每個區域切割時，相應區域的風門打開抽風，將切割機的粉塵吸除。
下吸風切割臺較側吸式切割臺復雜，下吸風切割臺一側內置風道，連接每個區域的風門，當對應區域的風門開啟，當切割機走到兩個區域的中間時，2個區域風門同時打開進行抽風，區域內的抽風氣流通過切割臺內置風道進入凈化器。
下吸式根據切割機寬度及有效切割寬度可分為單邊抽風凈化系統和雙邊抽風凈化系統。
總結：以上就是浙江騰特科技整理的有關《數控等離子切割機煙塵排除方案及煙塵凈化系統》的全部內容，希望對大多數切割機廠家的朋友有所幫助。想要了解更多等離子切割機信息請收藏本站，及時關注本站更新?！総engte.net】
